舗装材にパーゴラを固定する：プロの方法
私は最近、 r/landscapingで高評価の投稿 ここで最も一般的な意見の相違が再び発生しました。請負業者はガゼボを舗装用レンガに直接固定することを希望していましたが、所有者は風による引き抜き力や横方向の力を懸念していました。
私の工場での引き抜きテストと現場でのプロジェクトに基づく結論は、ガゼボは舗装面に設置できるが、土台はコンクリート（基礎またはスラブ）に力を伝達する必要があり、レンガに単にネジ止めするだけではいけないということです。
以下は、ほとんどのシナリオに適用できる標準的な方法です。また、軽量パーゴラと重量パーゴラの両方に対する完全な固定手順とともに、注意事項も提供されます。
工場の実践経験とデータ

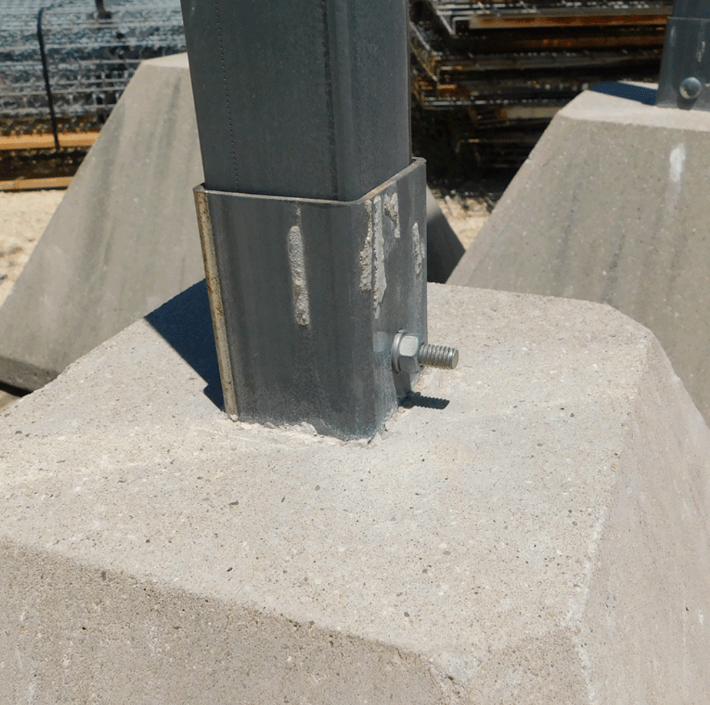

国際的に認められたアンカー引抜試験方法（ASTM E488/E488M）を用いて、厚さ60mmの舗装用レンガのみに固定した試験体とコンクリート試験体に固定した試験体を比較しました。レンガのみに固定した試験体は、レンガのひび割れ／剥離が顕著に見られました。一方、コンクリートに固定した試験体は、メーカーが規定する荷重に近い値までしか耐えられず、舗装は構造層ではなく表層であるという原理が実証されました。
フィールドケース
2024年には、砂舗装のテラスに12×16フィートのアルミ合金製ルーバー付きガゼボ用の独立基礎を建設しました。レンガを凍結深度まで延長し、エンジニアリングスチールシューで固定しました。モンスーンによる豪雨後の追跡調査では、柱の変位や緩みは見られず、仕上げと排水システムも正常に機能していました。
パーゴラを舗装用レンガに固定する理由は何ですか?
既存のテラス大規模な解体工事の必要はありません。
ビジュアル統合: 柱の土台が舗装面と面一になっているため、見た目がすっきりしています。
柔軟なレイアウト: 既存のスペース内での配置が容易になります。
メンテナンス性に優れている: 将来の点検や交換の際に便利です。
1. パーゴラの種類と敷地条件から始める
パーゴラの種類
軽量パーゴラ （引き込み式布製または薄壁フレーム）
- 典型的な兆候: PVC または布張りの屋根、柱/梁の壁の厚さは約 3 mm 未満、クロスブレースは最小限。
- 最も効果を発揮する場所: 風が弱い地域（例：保護された中庭）。
- アンカー目標: フレームに過度の負担をかけずに、ラックや浮き上がりを防止します。

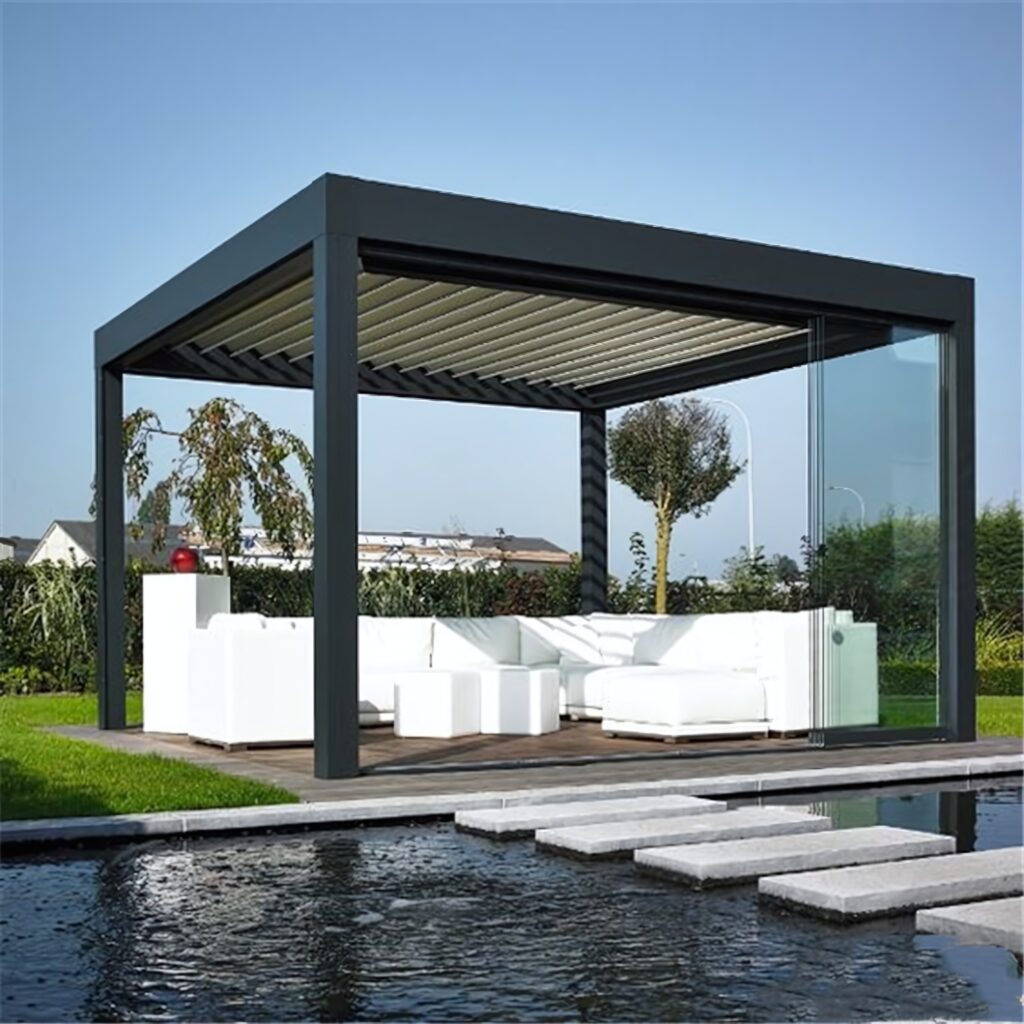

頑丈なアルミ製パーゴラまたはスチール製パーゴラ
- 典型的な兆候: すべてアルミニウムまたはスチール製の柱、梁、ルーバー屋根、柱壁の厚さ約 2.5 ～ 4 mm 以上、一体型の雨樋。
- 彼らが輝く場所: 海岸、砂漠、強風の回廊など、耐腐食性フレームと強力な接続により対応可能です。
- アンカー目標: 真の構造物として扱い、横方向の荷重と揚力を考慮して設計します。
舗装材の積み上げを理解する
- 圧縮された基礎の上に砂セット舗装材を敷設する場合: 最も一般的です。下にコンクリートがない → 通常、各柱の下に新しい基礎/支柱を追加します。
- コンクリートスラブ上の舗装材: おそらく、柱の土台をスラブに固定できるでしょう（舗装材を削り取った後）。
- 台座付き磁器/大型： 通常は、タイルや台座ではなく、設計されたフレームを使用して構造デッキ/スラブに固定します。
注記：ハードウェア、材料、風に関する考慮事項

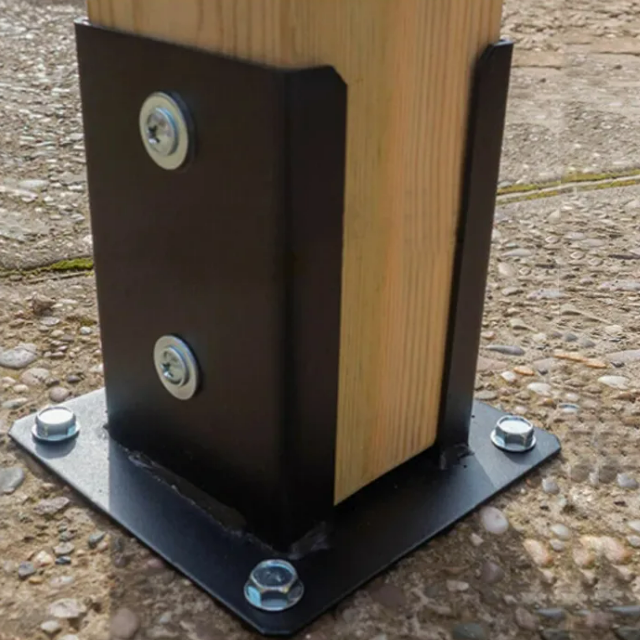

- ポストベース/ブラケット: ポストと負荷に合わせたサイズの定格ハードウェアを使用します。
- ファスナー: 屋外定格のステンレスまたは溶融亜鉛メッキ。トルク仕様に従ってください。
- アンカー: エンジニアリング/メーカーの指示に従って、コンクリートにくさびまたはエポキシ アンカーを固定します。

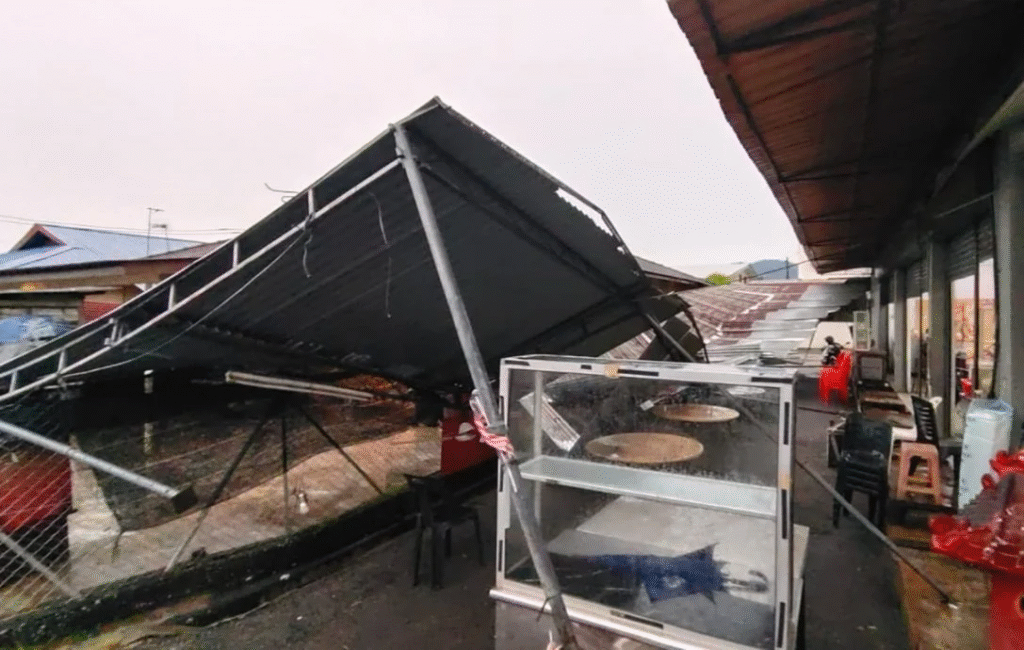

- 風： 突風の強い地域では、より重いフレームとより深い基礎を優先し、設計が許す限り支柱を追加します。
- 腐食： 粉体塗装されたアルミニウムは沿岸部や砂漠地帯の気候に適しています。定期的に洗い流してください。
2. パーゴラを舗装材に固定する安全な方法
軽量パーゴラ — 推奨される唯一の方法（ユニバーサル）
舗装材にコアを打ち込み、凍結深度までコンクリート基礎を流し込み、調整可能な支柱基礎を取り付けます。砂舗装の舗装材、現場打ちスラブのないテラス、軽量パーゴラ／キャノピーパーゴラに適しています。
必要なツールと材料:
- メジャーテープ
- チョークライン/インクライン
- 水準器と定規
- 舗装カッター/ウェットソー
- インパクト/ハンマードリル
- ポスト穴掘り機 / シャベル
- ソノチューブ（コンクリート型枠）
- レディーミクストコンクリート
- こて
- アンカーボルト/ポストベース
- トルクレンチ
- ゴーグル、手袋、膝パッド
- ポリマーサンド
- ほうき
手順:
- ポジショニング: ひも線/インク線を使用して 4 つの柱の中心を決定し、対角線を再確認します。
- 取り外しと切断： 柱の土台部分をマークし、パーゴラ全体を取り外し、欠けを防ぐためにオフラインで切断し、再舗装のために保管します。

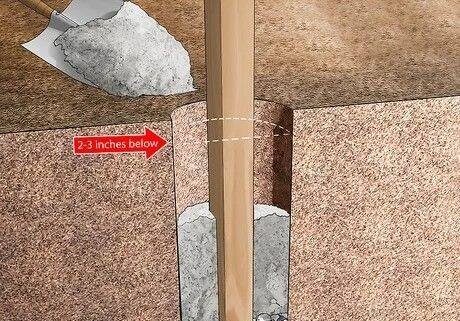

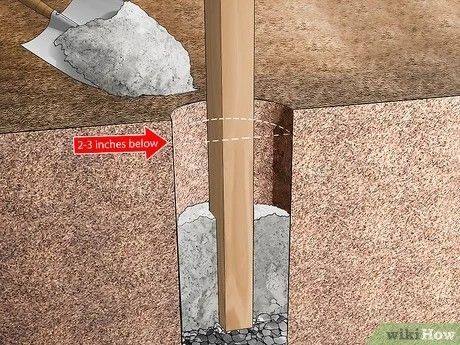

- 掘削と整形： 現地の凍結深度（凍結しにくい地域では土壌の種類と荷重によって決まります）まで掘削し、ソノチューブ型枠を設置して、コンクリートの上部が舗装面と面一になるように高さを調整します。
- 補強と注入： 鉄筋/スターラップを配置し、コンクリートを流し込み、アンカーボルトを湿式取り付けするか、または下部スラブ穴の位置の型枠に従って調整可能なポストベースを事前に埋め込みます。
- リレー： 硬化後、柱脚/ベースプレートを取り付け、レンガを切断して柱脚の周りに重ね、水平調整層を圧縮してポリマーモルタルを流し込みます。
- 組み立て： 柱、梁、天井を説明書に指定されたトルクで締め付け、必要に応じて隠しブレース/ケーブルを追加します。
取り付け時の注意事項（軽量）
- 小さなサポートをレンガのみにねじ込まないでください。最終的なアンカーはコンクリートに浸透する必要があります。
- 基礎がダムにならないようにマイクロスロット/排水口を残し、元の傾斜を維持します。
- 強風の前にキャノピー/薄壁構造を格納し、上向きの引っ張りと揺れを軽減します。
- ダイヤモンドカッター/中空ドリルを使用し、欠けを防ぐために切断前にパネルの端を支えます。
- 請負業者のチェックリストを参照して、アンカー計画とトルクを請負業者と調整します。
- 硬化および締め付けは、製造元の時間とトルクの仕様に従って実行し、完了後に再検査を実施する必要があります。
3. ステップバイステップの例：砂利敷きの舗装材の上に設置する高耐久アルミパーゴラ
ツールと材料（最初にこれらを準備してください）
- 測定/レイアウトツール: メジャー、チョークライン/パウダーライン、水準器、定規
- 切断/穴あけ: アングルグラインダー（ダイヤモンドブレード）、ウェットソー、ホロードリル/ダイヤモンドコアドリル、インパクト/ハンマードリル
- 型枠と鉄筋：ソノチューブ、鉄筋とタイ、足場/仮設支保工
- コンクリート：レディーミクストコンクリートまたは現場練り、こて、バイブレーター
- アンカーとハードウェア: ステンレス鋼/亜鉛メッキアンカー、頑丈なベースプレート/スチールシュー、トルクレンチ
- 安全保護具：ゴーグル、手袋、防塵マスク、聴覚保護具、膝パッド
- 清掃: 業務用掃除機、ほうき、ポリマーサンド
手順
- 調査とレイアウト: 境界/パイプライン/排水を確認し、直角であることを確認するために線をマークします。
- パティオを開く: 4 本の柱までレンガを積み、霜の深さに応じて掘削します。
- 形成と強化: ソノチューブを配置して補強し、上部の高さを舗装面と合わせます。
- アンカーの設定: 基礎スラブの型枠に従って、湿ったコンクリートにアンカーを事前に埋め込みます。
- 硬化およびマウントベース: 硬化後に粉体塗装されたスチール製シュー/ベースプレートを取り付け、垂直性を確保します。
- リレー舗装: レンガを切って基礎スラブの周りに取り付け、水平調整層を圧縮し、ポリマー砂を流し込みます。
- フレームの組み立て: 指示に従って柱、梁、ブレード/機械部品を組み立て、指定されたトルクで締めます。
- 雨樋と排水溝: 雨樋/縦樋を排水口または砂利排出エリアに向けます。
- 最終チェック: トルク、垂直性/水平性、排水性、および密閉性を確認します。
設置時の高耐久性に関する考慮事項
- エンジニアリングされたスチール製のシュー/ベース プレートを優先し、メーカーのアンカー スケジュールに従ってボルトを配置します。
- 強風地域/沿岸地域: 横方向の移動や上方向の引っ張りを防ぐために、基礎の寸法を適切に大きくするか、斜めのブレースを追加します。
- レンガを切るときは、その場で切ることによって生じる欠けや割れを防ぐために、最初にレンガを取り外してから切ります。
- 軒樋は舗装の継ぎ目に直接通さず、排水システムまたは砂利浸透溝に接続してください。
4. 結論
舗装されたレンガの上にパーゴラを建てることは実現可能で安全ですが、重要なのは構造的な接続です。軽量でも 頑丈な柱脚は、舗装されたレンガ自体だけでなく、コンクリート基礎やスラブにも荷重を伝達する必要があります。実際には、
軽量構造 一般的な解決策を使用する 貫通レンガ→独立基礎の打設→調整可能な柱脚。“「“
耐久性の高いルーバーシステム に従ってインストールする必要があります メーカーのアンカースケジュール および設計された基礎。寸法、アンカー ボルト、およびトルクは正確でなければなりません (詳細については、/louvered-pergola-drainage を参照してください)。
工事中は、 切断と再敷設の品質、傾斜と排水、および制御 風荷重と引き抜き (コミュニケーションと承認のポイント: /contractor-checklist)。
